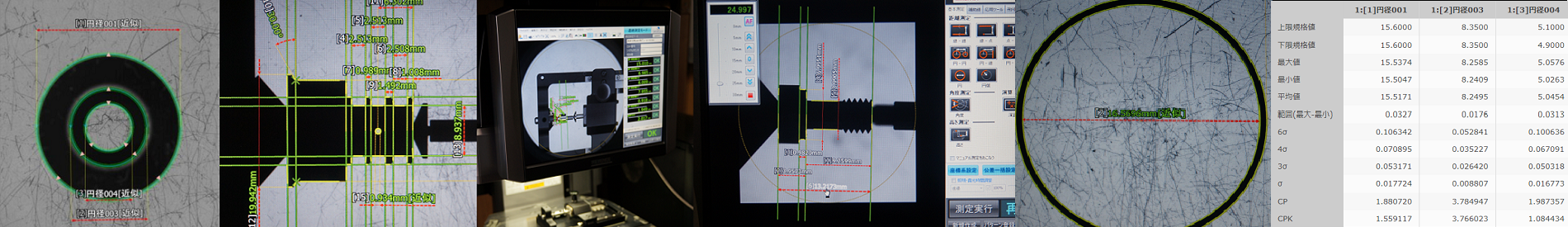

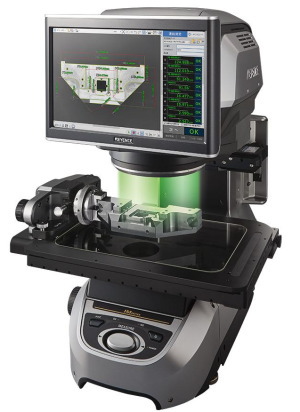

KEYENCE(キーエンス社)の画像寸法測定器 IM-8000シリーズを使用し内径・円ピッチ・角度といった日常のちょっとした測定から、
今までは測定しにくかった図面上の複雑な箇所まで、 検査時間短縮と高精度な測定を可能にしております。
ご要望に応じ、測定データから検査成績書や統計レポートも作成可能です。
 |
品名 |
サンプル部品Ａ | |
図番 |
95-023AR0087 | ||
測定機器 |
KEYENCE IM Series(IM-8020) | ||
有効測定回数 |
3 | ||
ＯＫ数 |
3 | ||
ＯＫ率 |
100.0000％ | ||
備考 |
φ8.25部深さ2.5mm 確認OK | ||
 |
No |
測定項目 |
測定値 |
単位 |
上限公差 |
下限公差 |

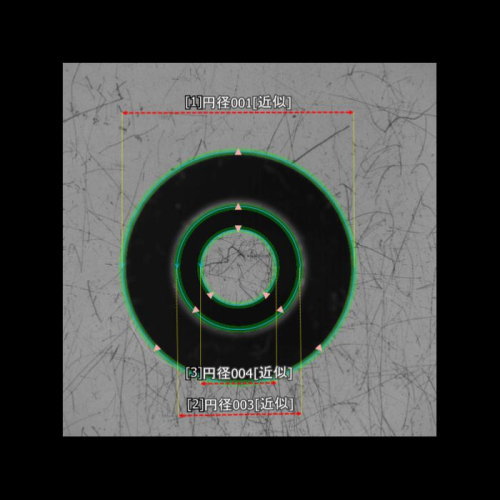

1 |
円径001 |
15.5000 |
mm |
0.1000 |
-0.1000 |
2 |
円径003 |
8.2500 |
mm |
0.1000 |
-0.1000 |
3 |
円径004 |
5.0000 |
mm |
0.1000 |
-0.1000 |
項目名 |
1:[1]円径001 |
1:[2]円径003 |
1:[3]円径004 |
||
有効測定数 |
3 |
3 |
3 |
||
ＯＫ数 |
3 |
3 |
3 |
||
ＮＧ数 |
0 |
0 |
0 |
||
ＮＧ率 |
0.0000 |
0.0000 |
0.0000 |
||
設計値 |
15.5000 |
8.2500 |
5.0000 |
項目名 |
1:[1]円径001 |
1:[2]円径003 |
1:[3]円径004 |
||
上限規格値 |
15.6000 |
8.3500 |
5.1000 |
||
下限規格値 |
15.6000 |
8.3500 |
4.9000 |
||
最大値 |
15.5374 |
8.2585 |
5.0576 |
||
最小値 |
15.5047 |
8.2409 |
5.0263 |
||
平均値 |
15.5171 |
8.2495 |
5.0454 |
||
範囲(最大-最小) |
0.0327 |
0.0176 |
0.0313 |
||
6σ |
0.106342 |
0.052841 |
0.100636 |
||
4σ |
0.070895 |
0.035227 |
0.067091 |
||
3σ |
0.053171 |
0.026420 |
0.050318 |
||
σ |
0.017724 |
0.008807 |
0.016773 |
||
CP |
1.880720 |
3.784947 |
1.987357 |
||
CPK |
1.559117 |
3.766023 |
1.084434 |
 |
No |
測定項目 |
測定値 |
単位 |
上限公差 |
下限公差 |

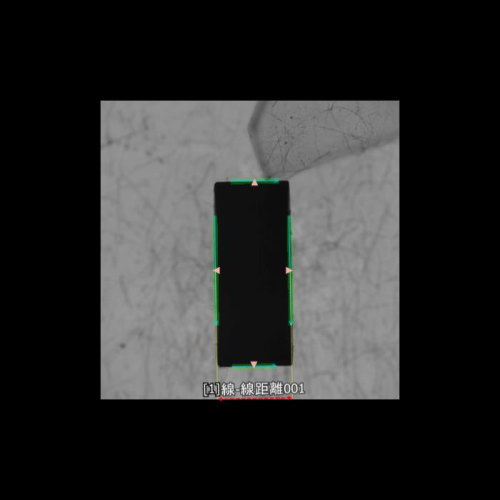

1 |
線-線距離001 |
6.2500 |
mm |
0.1000 |
-0.1000 |
項目名 |
2:[1]線-線 距離001 |
||||
有効測定数 |
3 |
||||
ＯＫ数 |
3 |
||||
ＮＧ数 |
0 |
||||
ＮＧ率 |
0.0000 |
||||
設計値 |
6.2500 |
||||
上限規格値 |
6.3500 |
||||
下限規格値 |
6.1500 |
||||
最大値 |
6.3023 |
||||
最小値 |
6.2466 |
||||
平均値 |
6.2682 |
||||
範囲(最大-最小) |
0.0557 |
項目名 |
2:[1]線-線 距離001 |
||||
6σ |
0.179280 |
||||
4σ |
0.119520 |
||||
3σ |
0.089640 |
||||
σ |
0.029880 |
||||
CP |
1.115576 |
||||
CPK |
0.912541 |
